Typ UBPP

Uchwyt przeznaczony jest do przenoszenia pojedynczych oraz związanych pakietów blach. Kat między cięgnami nie powinien przekraczać 60 °. Zalecane jest stosowanie w układzie 3 lub 4 – cięgnowm. Udźwig podany jest dla jednej sztuki.

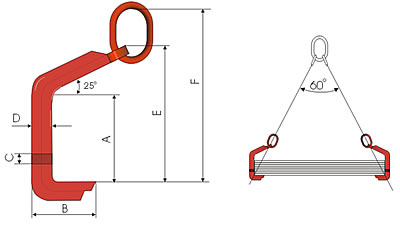

Typ DOR kg A mm B mm C mm D mm E mm F mm Waga kg UBPP - 1 1000 100 125 140 50 45 40 242 273 - 4,2 3,4 UBPP - 2 2000 150 160 200 60 40 60 300 320 - 11,5 UBPP - 3,2 3200 180 250 120 80 420 - 25,5 UBPP - 5 5000 200 310 140 90 500 - 36,0 UBPP - 10 10000 250 495 495 544 250 144 1010 900 1070 - 102 117 147

W zamówieniu należy podać Typ.

---

Zdjęcia:

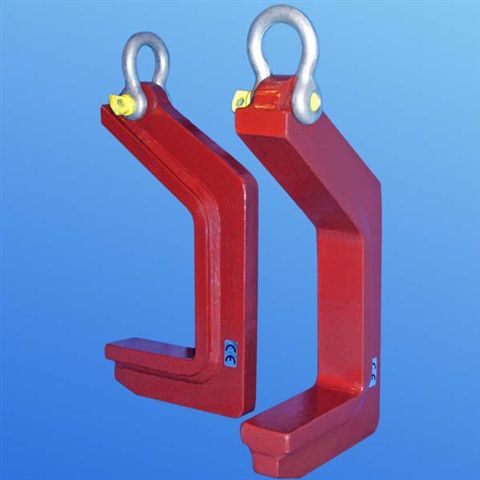

Typ UBPP-2 DOR-2t do pakietów blach i zakresie chwytania 0-150mm.
